1.- Lista de la compra:

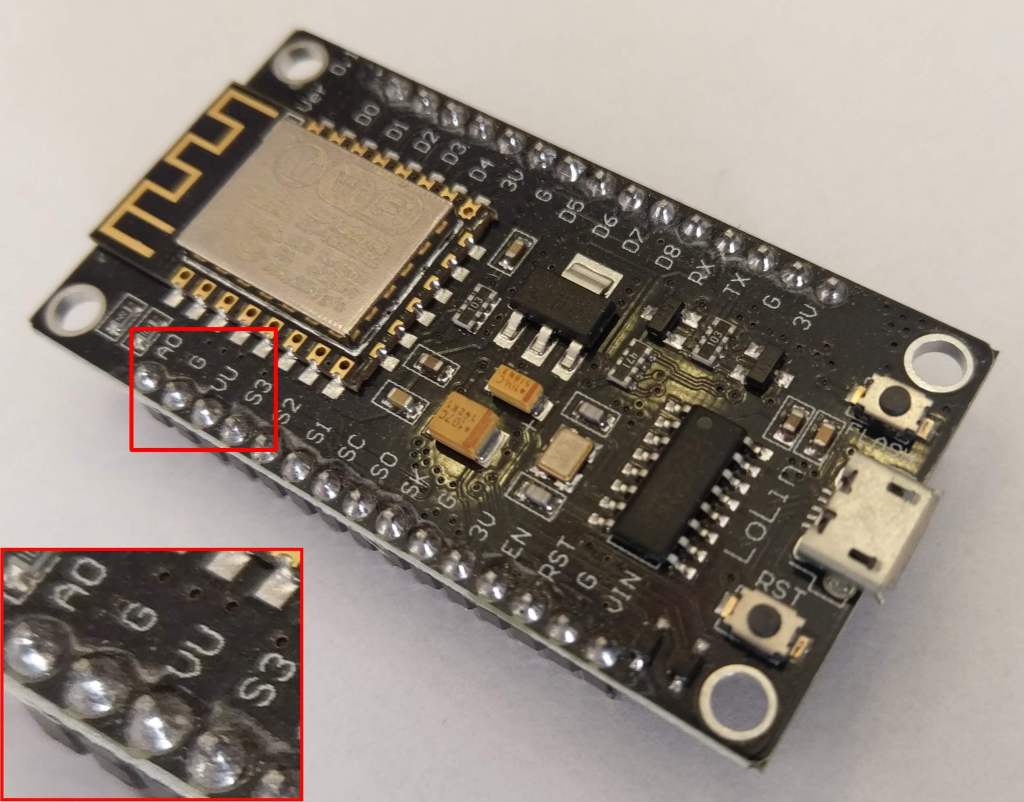

a) NodeMCU ESP8266 V3 Lolin (CH340):

Microcontrolador que se encarga de manejar los sensores de partículas, temperatura/humedad y de la conexión WIFI, a través de la cual envía los datos a los servidores de luftdaten.info, que los pondrá a disposición de todos los ciudadanos interesados.

Su coste en Aliexpres es del orden de los 3€.

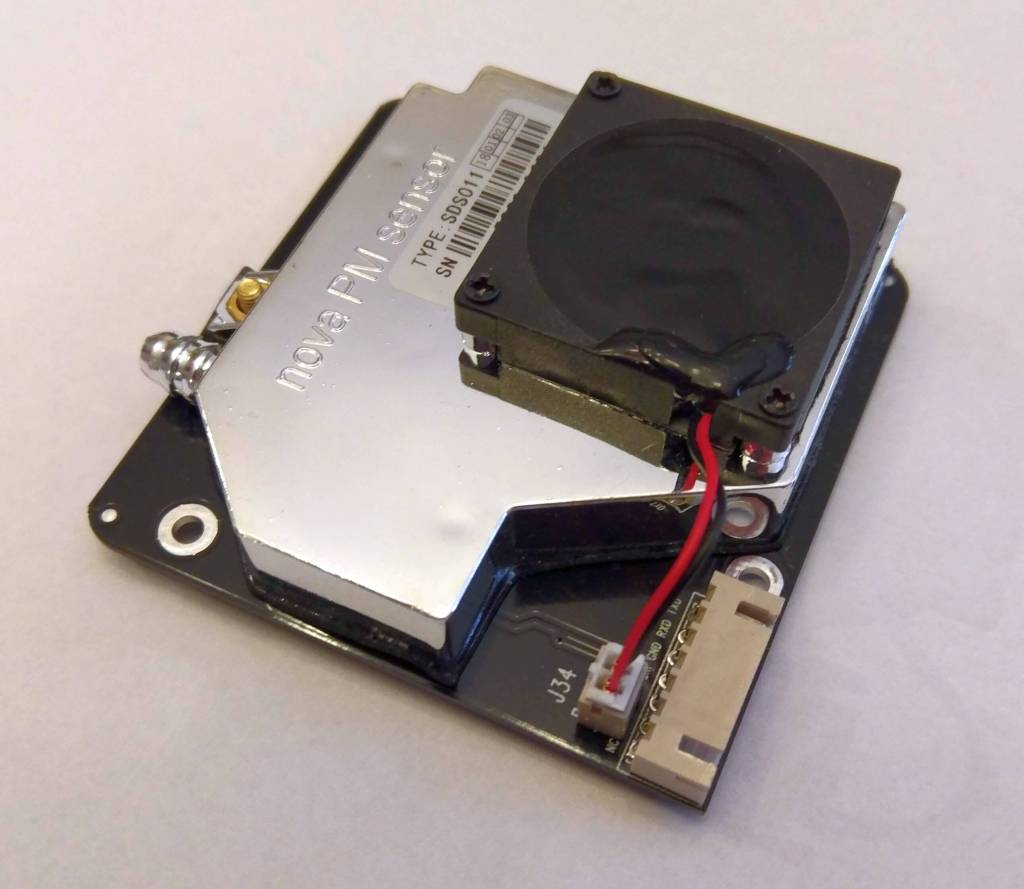

b) Sensor de partículas Nova SDS011:

Sensor de partículas PM2,5 y PM10 del fabricante NOVA. Se alimenta a 5VDC, suministra directamente la concentración de partículas medidas (ug/m3) en formato digital.

Su coste en Aliexpress es de unos 15€.

c) Sensor de Humedad y Temperatura DHT22 (AM2302):

Se alimenta 3,3VDC, se comunica con el NodeMCU, por un solo pin, suministra los datos en formato digital.

Su coste en Aliexpress es de unos 3€.

d) Cable con conectores:

Cable de 20 cm con terminales Hembra-Hembra, que nos permite conectar fácilmente los sensores y micro controlador.

Su coste en Aliexpress es de unos 2€.

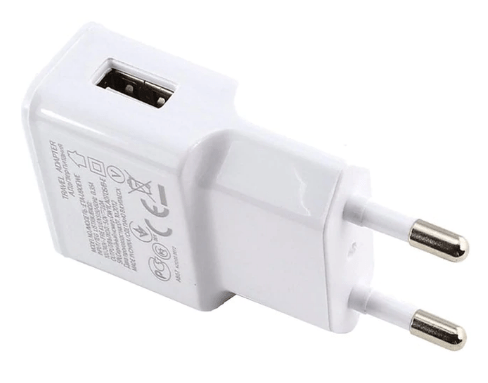

e) Cargador para móvil

Su coste en Aliexpress unos 3€.

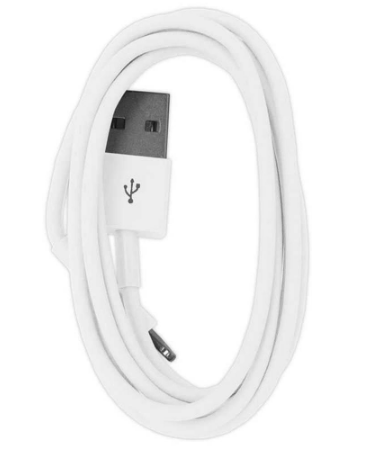

f) Cable USB-microUSB de 2metros.

Su coste en Aliexpress de unos 2 €.

g) Caja o carcasa:

Opcion 1: Tubo de PVC

Se utilizaran dos codos como los de la imagen.

Su costo en Proinco es de 0,17 € unidad.

h) Bridas de plástico.

Para el ensamblaje de la NodeMCU ye los sensores.

Coste total del sensor unos 30 €.

2.- Instalar Firmware en la NodeMCU.

Una vez que hemos hecho la compra de todos los elementos que hemos indicado en el paso anterior, vamos a proceder a instalar en la placa microcontroladora NodeMCU ESP 8266 el programa que hará que todo funcione correctamente, este programa ha sido desarrollado por los colaboradores de Luftdaten.info y que ellos ponen a disposición de todos los interesados en linea con su proyecto de Ciencia Ciudadana.

PASO 1: Descargue e instale los controladores USB .

¡Importante!, este paso solo lo realizaremos la primera vez que utilicemos nuestro ordenador para comunicarnos con el NodeMCU.

La placa NodeMCU V3 utiliza el chip CH341 para controlar las comunicaciones con el puerto microUSB así, para que podamos conectarnos con nuestro ordenador, necesitaremos además del cable USB-microUSB, instalar en nuestro ordenador el driver adecuado a nuestro sistema operativo:

 Elija el enlace que corresponde al sistema operativo de su computadora, para descargar el Driver.

Driver para el modelo V3 (CH341)

Descomprima el archivo descargado.

  • abra la carpeta CH341SER y haga doble clic en la aplicación CONFIGURACIÓN

PASO 2: Descargar programa flasher (cargador).

Este programa se encargará, de descargar desde los servidores de Luftdate,Info,la última versión del firmware (programa) para el sensor de partículas e instalarlo en nuestra placa NOdeMCU ESP8266.

En la lista que a continuación se muestra, haga clic en el enlace que corresponde al sistema operativo de su computadora.

Haga doble clic en el archivo cuando aparezca un mensaje de protección de la computadora, haga clic en el botón «Ejecutar de todos modos».

PASO 3: Instalación del firmware.

Ahora conecte el NodeMCU a la computadora con un cable micro USB corto (el cable no debe tener más de 1 m de largo, de lo contrario la instalación puede fallar).

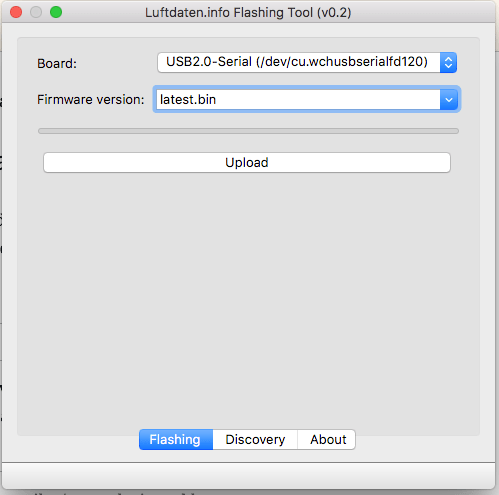

 Ejecute el programa: Luftdaten.info Flashing Tool

Seleccione en Firmware version: la última versión latest.bin (u otra versión de idioma)

Haga clic en «Upload».Espere hasta que el proceso haya terminado.

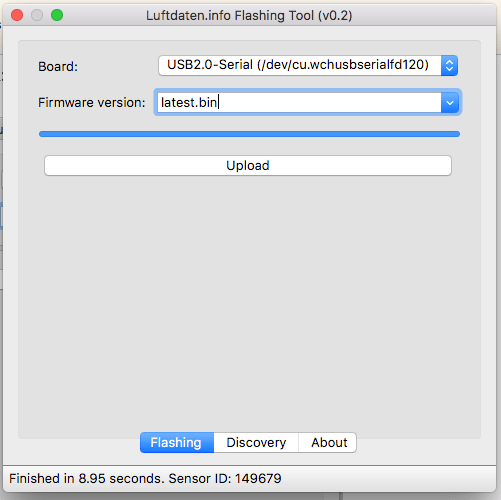

En la parte inferior de la ventana aparecerá un mensaje indicando, que ha Finished, el tiempo que ha tardado y también mostrará una información de identificación del sensor, un número, Sensor ID:, que debemos copiar, pues lo necesitaremos más adelante.

Ahora desconectamos la NodeMCU del ordenador y procedemos realizar el ensamblaje del sensor.

4.- Montaje de la electrónica

NOTA: Las instrucciones que siguen a continuación, se refieren a la versión 3 (V3) de NodeMCU. Para confirmar que la versión de tu placa NodeMCU es V·, mira si la serigrafía de los ponis de tu placa coinciden lo que muestra la foto pequeña que aparece al principio de estas instrucciones, es decir, si aparecen las conexiones VU y G.
